Časovna stikala so odličen pomočnik pri časovnem nadzoru osvetlitve in ventilatorjev v kopalnicah, straniščih in stopniščih.

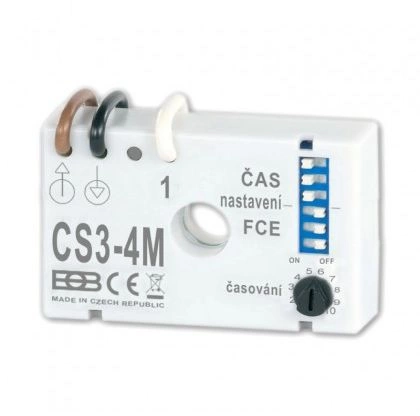

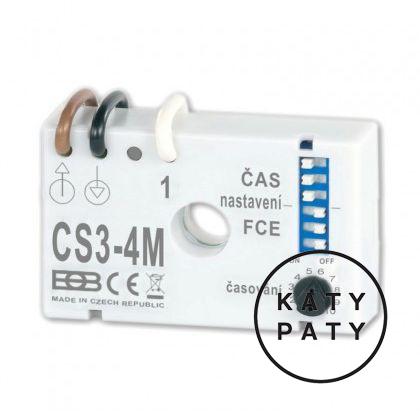

Stikalo pod stikalom CS3-4M je v BREZ NIČNEGA OŽIČEVANJA in ima možnost NASTAVITVE OSEM FUNKCIJ.
TEHNIČNI PARAMETRI:
Napajanje: 230 V / 50 Hz
Upornost obremenitve: 15 - 200 W
Induktivna obremenitev: 15-100 VA
Ni primeren za LED
Preklopni element: triac
Nastavljiv čas: 1 s - 20 ur.
Število desetletij: 4
Delovna temperatura: 0°C do 35°C
Lastnosti CS3-4M:
je večnamenski časovni rele za krmiljenje uporovnih (žarnice z žarilno nitko) in induktivnih bremen (ventilatorjev) z možnostjo vgradnje pod stikalo in v ožičenje brez nevtralnega vodnika.
Osem funkcij CS3-4M:
- prekinjena časovna zakasnitev
- zapoznelo zaustavitev (podobno kot CS3-1)
- večkratni rele z blokado
- Časovni rele brez zmožnosti blokiranja
- impulzni releji (večtočkovni nadzor)
- zapoznelo preklapljanje
- zakasnjen vklop in izklop
- utripalka
Velika prednost je linearna nastavitev časa (približno s stikalom, finim trimerjem), BREZ BREZŽIČNE povezave NIČ in nastavitev 8 različnih funkcij.
Razlaga funkcij CS3-4M:
1. Prekinitveni časovni rele
Preklapljanje obremenitve in časa se zgodi, ko pritisnete gumb. S ponovnim pritiskom na gumb med merjenjem časa lahko obremenitev izklopite.
2. Zakasnitev izklopa (podobno kot CS3-1)
Obremenitev se vklopi, ko je gumb spuščen, po izteku časa pa se obremenitev izklopi.
3. Večkratni rele z blokado
Število pritisnjenih gumbov (maks. 5x) pomnoži nastavljeni čas. Pri šestem se čas ponastavi. Če je gumb med merjenjem pritisnjen približno 3 sekunde, se obremenitev izklopi.
4. Časovnik brez prekinitve
Preklapljanje obremenitve in časa se zgodi, ko pritisnete gumb. Po izteku časa se obremenitev izklopi.
5. Impulzni releji (več-položajsko krmiljenje)
S pritiskom na gumb se obremenitev vklopi, naslednji gumb pa pritisne za izklop obremenitve. Dolžina gumba ni pomembna.
6. Zakasnjeno preklapljanje
S pritiskom na časovnik zakasni nastavljeni čas (zakasnitev), nato pa se obremenitev vklopi, dokler se gumb ne deaktivira.
7. Zakasnjen izklop in izklop
Ko pritisnete gumb, se zakasnitev zakasni, čemur sledi preklop obremenitve. Po raztovarjanju se bo tovor izklopil z enako zamudo.
8. Utripalnik
Če je gumb stalno vklopljen, se obremenitev vklopi v nastavljenih intervalih 1:1.
